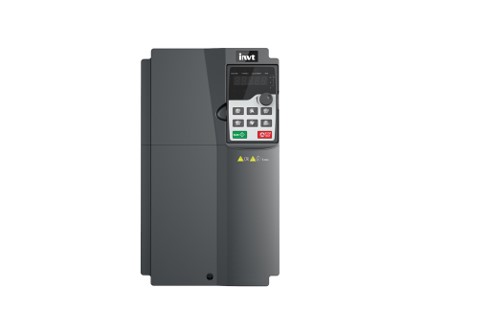

INVT/英威騰變頻器GD350-13-018G-4 防護等級IP20

簡介：INVT/英威騰變頻器GD350-13-018G-4，GD350-13系列變頻器實現了同步電機驅動與異步電機驅動的一體化，集成了塔式、游梁式、直驅螺桿泵等不同類型抽油機的控制于一體，同時強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，具有功能更優化，控制性能更優異，應用更靈活等特點。

　　產品特點

　　全能適配：集成游梁式、塔式、直驅螺桿泵等各類型抽油機專用控制功能。

　　節能增效：實時根據負載變化減少無功功率，較上一代產品節約電能20%以上?？煞謩e設定上下行速度，在相同的時間內進行更多的沖次。

　　井礦監視：新增抽平衡率檢測、動液面檢測等抽油機專用功能，實時監測井礦狀態，并進行自動調整。

　　自動化排采：可通過外部信號或者時間設定進入休眠及喚醒狀態，可在最佳平衡位置進行低功耗搖擺動作。

　　擴展能力強：支持3個擴展接口，支持多種類型擴展卡（IO擴展卡，通訊卡，PG卡、PLC卡），支持任意卡槽安裝。

　　標配制動單元：380V電壓等級產品標配內置制動單元，降低客戶成本和安裝體積。

　　標配STO功能：應用更安全可靠。

　　內置直流電抗器： 380V 18.5-75kW標配內置直流電抗器，功率因數高，降低對電網環境的干擾。

　　產品參數

功能描述		規格指標
功率輸入	輸入電壓（V）	AC 3PH 380V(-15%)~440V(+10%) 額定電壓：380V AC 3PH 520V(-15%)~690V(+10%) 額定電壓：660V
	輸入電流（A）	請參考“產品額定值”
	輸入頻率（Hz）	50Hz或60Hz，允許范圍47~63Hz
功率輸出	輸出電壓（V）	0~輸入電壓
	輸出電流（A）	請參考“產品額定值”
	輸出功率（kW）	請參考“產品額定值”
	輸出頻率（Hz）	0~400Hz
技術控制性能	控制方式	空間電壓矢量控制模式，無PG矢量控制模式(SVC)，有PG矢量控制模式(FVC)
	電機類型	異步電機、永磁同步電機
	調速比	異步機1：200（SVC），同步機1：20（SVC），1：1000（FVC）
	速度控制精度	±0.2%（SVC），±0.02%（FVC）
	速度波動	± 0.3%（SVC）
	轉矩響應	<20ms（SVC），<10ms（FVC）
	轉矩控制精度	10%（SVC），5%（FVC）
	起動轉矩	異步機：0.25Hz/150%（SVC）同步機：2.5 Hz/150%（SVC） 0Hz/200%（FVC）
	過載能力	150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒
運行控制性能	頻率設定方式	數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、Modbus通訊設定、PROFIBUS通訊設定等；可實現設定的組合和設定通道的切換
	自動電壓調整功能	當電網電壓變化時，能自動保持輸出電壓恒定
	故障保護功能	提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能
	轉速追蹤再起動功能	實現對旋轉中的電機的無沖擊平滑起動注意：4kW（含）以上具有該功能
	瞬停不停功能	電網瞬間跌落時，通過回饋能量運行而不停機
	兩組電機切換功能	支持兩組電機參數，可實現電機切換控制
外圍接口	端子模擬量輸入分辯率	不大于20mV
	端子開關量輸入分辯率	不大于2ms
	模擬輸入	2路，AI1：0~10V/0~20mA，AI2：-10~10V
	模擬輸出	1路，AO1：0~10V/0~20mA
	數字輸入	4路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ 2路高速輸入，最大頻率50kHz，支持正交編碼器輸入，具有測速功能
	數字輸出	1路高速脈沖輸出，最大頻率50kHz 1路Y端子開路集電極輸出
	繼電器輸出	兩路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端觸點容量：3A/AC250V，1A/DC30V
	擴展接口	三個擴展接口：SLOT1、SLOT2、SLOT3（7.5KW及以上的控制板）可擴展PG卡，可編程擴展卡，通訊卡，I/O卡等
其它	安裝方式	支持壁掛式、落地式、法蘭式安裝三種方式
	運行環境溫度	-10~50°C，40°C以上降額使用
	防護等級	IP20
	污染等級	2級
	冷卻方式	強制風冷
	制動單元	380V 11kW~75kW（含）標配內置 660V選配外置
	EMC濾波器	380V全系列產品傳導發射可以滿足IEC/EN 61800-3 C3等級要求可選配外置濾波器：傳導發射可以滿足IEC/EN 61800-3 C2等級要求備注：遵守手冊附錄所要求的EMC規范，電機和電機電纜按照手冊附錄中規定的技術要求選擇。
